در بسیاری از فرآیندهای صنعتی و ماشین آلات مدرن، کنترل دما یک عامل حیاتی برای عملکرد صحیح، افزایش طول عمر قطعات و حفظ کیفیت محصول نهایی است. در این میان، سیستم های خنک کننده نقش محوری ایفا می کنند. اما چالش اصلی زمانی مطرح می شود که نیاز به انتقال مداوم سیال خنک کننده (اغلب آب یا مایعات مبتنی بر آب) به بخش های دوار ماشین آلات وجود دارد. اینجا است که روتاری جوینت آب (Water Rotary Joint) وارد عمل می شود. روتاری جوینت آب، یک اتصال مکانیکی دوار است که امکان انتقال ایمن و بدون نشتی آب یا سایر مایعات خنک کننده را از یک منبع ثابت به یک بخش متحرک یا دوار، و بالعکس، فراهم می آورد. این قطعه مهندسی شده، تضمین کننده خنکای مداوم و کارایی بی وقفه در سیستم های چرخشی است.در این مقاله قصد داریم تا در مورد کاربردهای روتاری جوینت آب در سیستم های خنک کننده صحبت کنیم.
چرا روتاری جوینت آب در سیستم های خنک کننده ضروری است؟
تجهیزات صنعتی در حین کار، گرمای زیادی تولید می کنند. این گرما اگر به درستی کنترل نشود، می تواند منجر به کاهش راندمان، سایش و پارگی بیش از حد، خرابی قطعات، و حتی خطرات ایمنی شود. سیستم های خنک کننده با گردش سیال، این گرما را دفع می کنند. اما در ماشین آلاتی که دارای بخش های چرخشی هستند (مانند غلتک ها، درام ها، یا اسپیندل ها)، انتقال سیال خنک کننده از یک بخش ثابت به یک بخش دوار بدون استفاده از یک اتصال خاص تقریباً غیرممکن است.
روتاری جوینت آب دقیقاً این چالش را حل می کند. این مفصل دوار با ایجاد یک آب بندی مطمئن بین دو بخش ثابت و دوار، تضمین می کند که آب خنک کننده (یا سیال حرارتی دیگر) می تواند به طور پیوسته در داخل دستگاه دوار گردش کند و گرما را جذب کرده و به خارج از سیستم منتقل کند. بدون روتاری جوینت آب، بسیاری از فرآیندهای تولیدی و عملیات ماشین کاری با کیفیت و سرعت فعلی امکان پذیر نخواهند بود. بنابراین، این قطعه کوچک اما حیاتی، نقشی اساسی در پایداری و بهره وری صنایع ایفا می کند.

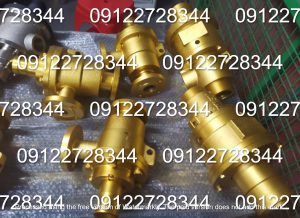

ساختار و اجزای کلیدی روتاری جوینت آب
یک روتاری جوینت آب برای عملکرد بی عیب و نقص خود، از مجموعه ای از اجزای دقیق تشکیل شده است:
- محفظه (Housing): این بخش ثابت روتاری جوینت است که به خط تأمین آب خنک کننده (از منبع ثابت) متصل می شود.
- روتور (Rotor): این بخش دوار است که به محور یا غلتک چرخان ماشین متصل می شود و آب از طریق آن به داخل یا خارج قسمت دوار جریان می یابد.
- آب بندها (Seals): این ها مهمترین اجزای روتاری جوینت هستند. آب بندها از نشتی آب بین بخش ثابت و دوار جلوگیری می کنند. برای روتاری جوینت آب، معمولاً از آب بندهای مکانیکی یا گرافیتی استفاده می شود که مقاومت خوبی در برابر سایش و فشار آب دارند. انتخاب جنس آب بندها بسیار مهم است تا با کیفیت آب و دمای کاری سازگار باشند.
- بلبرینگ ها (Bearings): بلبرینگ ها از روتور پشتیبانی می کنند و امکان چرخش نرم و با حداقل اصطکاک را فراهم می آورند. این امر به کاهش سایش و افزایش طول عمر روتاری جوینت کمک می کند.
- شفت (Shaft): محور مرکزی است که روتور روی آن نصب می شود و اتصال سیال را برقرار می کند.
در طول عملیات، آب خنک کننده از طریق محفظه ثابت وارد شده، از طریق روتور و شفت به داخل قسمت دوار دستگاه جریان پیدا می کند. آب بندها نقش حیاتی در حفظ فشار و جلوگیری از نشتی در این نقطه اتصال پویا ایفا می کنند.

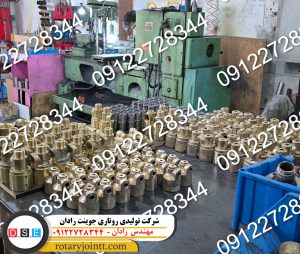

کاربردهای روتاری جوینت آب در سیستم های خنک کننده
کاربردهای روتاری جوینت آب در سیستم های خنک کننده در طیف وسیعی از صنایع و سیستم های خنک کننده مشهود است که هر کدام نیازمندی های خاص خود را از نظر فشار، دما، و سرعت چرخش دارند:
- صنایع پلاستیک و لاستیک: در دستگاه های قالب گیری تزریقی، اکسترودرها، و میکسرها برای کنترل دمای قالب ها و غلتک ها.
- صنایع چاپ و بسته بندی: در غلتک های خنک کننده دستگاه های چاپ فلکسو و گراور برای حفظ دمای مطلوب در فرآیند خشک کردن جوهر.
- صنایع فلزی و فولاد: در غلتک های خنک کننده خطوط نورد گرم و سرد، و همچنین در سیستم های خنک کننده کوره های القایی.
- ماشین ابزار (CNC): برای انتقال مایعات خنک کننده (روغن برش یا امولسیون آب-روغن) به اسپیندل ها و ابزارهای برش، به خصوص در عملیات با سرعت بالا که گرمای زیادی تولید می شود.
- صنایع نساجی: در غلتک های خنک کننده ماشین های رنگرزی و تکمیل پارچه.
- صنایع غذایی و دارویی: در برخی فرآیندهای خاص که نیاز به کنترل دمای غلتک ها یا میکسرها با استفاده از آب خنک کننده وجود دارد، با رعایت استانداردهای بهداشتی.
- ساخت نیمه هادی: در فرآیندهای خنک کننده برای کنترل دقیق دمای تجهیزات حساس.
برای درک بهتر تنوع کاربردهای روتاری جوینت آب در سیستم های خنک کننده، به جدول زیر توجه کنید:
| صنعت / کاربرد | نوع تجهیزات دوار | وظیفه روتاری جوینت آب | ملاحظات کلیدی |
| پلاستیک | قالب های تزریق، غلتک های اکسترودر | کنترل دما برای حفظ کیفیت و ابعاد محصول | فشار بالا، دمای متوسط |
| چاپ | غلتک های خنک کننده | دفع گرما از جوهر خشک شونده و تثبیت چاپ | سرعت بالا، دمای متوسط |
| فلزات | غلتک های نورد، کوره ها | خنک کاری برای افزایش سختی و شکل پذیری | دمای بالا، دبی بالا |
| ماشین ابزار | اسپیندل ها، ابزار برش | خنک کاری ابزار و قطعه کار حین ماشین کاری | سرعت چرخش بسیار بالا، دقت بالا |
| نساجی | غلتک های تکمیل | کنترل دما در فرآیند تکمیل و خشک کردن پارچه | دمای بالا، مقاومت به مواد شیمیایی |

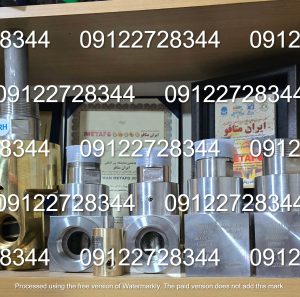

نگهداری و انتخاب صحیح روتاری جوینت آب
انتخاب صحیح یک روتاری جوینت آب برای یک کاربرد خاص، نیازمند در نظر گرفتن دقیق پارامترهایی مانند:
- نوع و کیفیت آب: آیا آب تمیز است یا حاوی ذرات؟ این موضوع بر انتخاب جنس آب بندها تأثیر می گذارد.
- فشار آب: حداکثر فشار کاری سیستم چقدر است؟
- دمای آب: دمای ورودی و خروجی آب چقدر است؟
- سرعت چرخش: حداکثر سرعت چرخش بخش دوار چقدر است؟
- اندازه و نوع اتصال: ابعاد فیزیکی و نوع اتصالات مورد نیاز برای نصب.
با توجه به این پارامترها، می توان از میان مدل های مختلف روتاری جوینت آب، مناسب ترین گزینه را انتخاب کرد.
علاوه بر انتخاب اولیه، نگهداری منظم و توجه به علائم هشداردهنده از اهمیت بالایی برخوردار است. نشانه هایی مانند نشت آب از اطراف روتاری جوینت، افزایش غیرعادی دما در محل اتصال، صدای غیرمعمول (مثل صدای جیرجیر یا خش خش)، یا کاهش دبی آب خنک کننده، همگی می توانند نشانه هایی از خرابی آب بندها یا بلبرینگ ها باشند. در چنین مواقعی، اقدام به موقع برای بررسی و تعمیر روتاری جوینت آب می تواند از آسیب های جدی تر و هزینه های گزاف جلوگیری کند. بسیاری از روتاری جوینت های صنعتی قابلیت تعمیر و تعویض قطعات مصرفی مانند آب بندها را دارند که این امر به افزایش طول عمر مفید آن ها کمک می کند.
در مجموع، روتاری جوینت آب یک جزء حیاتی در حفظ عملکرد بهینه و طولانی مدت سیستم های خنک کننده دوار است. درک نقش آن، انتخاب صحیح بر اساس نیازهای کاربردی و انجام نگهداری های پیشگیرانه، کلید بهره وری و پایداری در فرآیندهای صنعتی است. این همان دلیل گسترده بودن کاربردهای روتاری جوینت آب در سیستم های خنک کننده است.
سوالات متداول
- اصلی ترین وظیفه روتاری جوینت آب چیست؟
اصلی ترین وظیفه آن، انتقال بدون نشتی آب یا مایعات خنک کننده از یک بخش ثابت به یک بخش در حال چرخش در ماشین آلات صنعتی است.
- چه مشکلاتی نشان دهنده خرابی روتاری جوینت آب هستند؟
نشتی آب، گرم شدن بیش از حد در محل اتصال، سر و صدای غیرعادی، و کاهش جریان آب خنک کننده می توانند نشانه های خرابی باشند.
- آیا تمام روتاری جوینت های آب قابلیت تعمیر دارند؟
- بسیاری از مدل های صنعتی و با کیفیت بالای روتاری جوینت آب قابلیت تعمیر و تعویض قطعات مصرفی مانند آب بندها و بلبرینگ ها را دارند، اما این موضوع به طراحی و مدل خاص آن بستگی دارد.
