در صنایع مدرن و پیشرفته امروزی، انتقال سیالات به بخشهای متحرک ماشینآلات یکی از چالشهای بنیادین مهندسی مکانیک محسوب میشود. روتاری جوینت (Rotary Joint) که در ادبیات فنی صنعت ایران با نامهای متنوعی همچون «مفصل گردان»، «شیر گردان»، «هیدروشینر» و «شیر هرزگرد» شناخته میشود، پاسخی هوشمندانه به این نیاز حیاتی است. شناخت دقیق نحوه کارکرد روتاری جوینت برای مهندسان و تکنسینهای فنی بسیار ضروری است، زیرا این تجهیز استراتژیک به عنوان واسطی دقیق میان منابع ثابت و اجزای دوار عمل کرده و تداوم تولید را در صنایع گوناگون تضمین میکند.
در این مقاله تخصصی که برای سایت «روتاری جوینت مهندس رادان» تدوین شده است، با تکیه بر دانش فنی روز، به تشریح دقیق جزئیات، آناتومی داخلی و اصول نگهداری این قطعه میپردازیم. هدف ما ارائه مرجعی فنی برای مهندسان است تا با تسلط بر نحوه کارکرد روتاری جوینت، بهرهوری خطوط تولید خود را به شکل چشمگیری افزایش دهند.
ماهیت و نحوه کارکرد روتاری جوینت
در تعریف فنی، این قطعه یک شیر انتقال سیال یا کوپلینگ آببندی دوار است که وظیفه دارد سیالات مختلف (مایعات یا گازها) را از یک لوله ساکن به یک قطعه در حال چرخش (مانند غلتک، سیلندر یا اسپیندل) منتقل کند. درک صحیح نحوه کارکرد روتاری جوینت به انتخاب مدل مناسب برای سیالات مختلف کمک شایانی میکند.
مکانیزم چرخش و آببندی (Sealing Principle)
اساس نحوه کارکرد روتاری جوینت بر ایجاد یک ارتباط مکانیکی پایدار میان «محیط ثابت» و «محیط دوار» استوار است. زمانی که یک ماشین صنعتی شروع به کار میکند، شفت (Shaft) که به قسمت دوار دستگاه متصل شده، میچرخد؛ اما بدنه اصلی که شلنگهای ورودی به آن متصل هستند، ثابت باقی میماند.
اگر از اتصالات معمولی استفاده شود، با اولین چرخش شلنگها پاره میشوند. اما با توجه به مهندسی خاص در نحوه کارکرد روتاری جوینت، استفاده از یاتاقانهای داخلی و مکانیکال سیلهای دقیق اجازه میدهد شفت درون بدنه با سرعت بالا بچرخد، بدون اینکه سیال تحت فشار به بیرون نشت کند.
عملکرد صحیح این قطعه به سه عامل حیاتی وابسته است:
-
فشار کاری: تحمل فشار سیال بدون دفرمگی.
-
دمای عملیاتی: مقاومت در برابر شوکهای حرارتی.
-
سرعت دوران (RPM): توانایی چرخش مداوم بدون اصطکاک.
تاثیر اجزا بر نحوه کارکرد روتاری جوینت
شناخت عمیق نحوه کارکرد روتاری جوینت نیازمند بررسی اجزای داخلی آن است. هر یونیت استاندارد از چهار بخش اصلی تشکیل شده که کیفیت متریال آنها بر طول عمر قطعه تأثیر مستقیم دارد.
۱. بدنه اصلی (Housing)
بدنه به عنوان اسکلت بیرونی و بخش ثابت عمل میکند. جنس بدنه بسته به نوع کاربرد متفاوت است:
-
آلومینیوم: در مدلهای پنوماتیک (مانند سری ۲۰۰۰) برای کاهش وزن.
-
برنج یا استنلس استیل: در مدلهای آبی و روغن داغ برای مقاومت در برابر خوردگی.
۲. شفت (Shaft) یا روتور
شفت قطعهای است که به دستگاه متصل شده و میچرخد. در محصولات استاندارد مورد تایید گروه مهندسی رادان، شفت حتماً از استنلس استیل ساخته میشود تا از زنگزدگی جلوگیری شود. جهت رزوه شفت باید مخالف جهت چرخش دستگاه باشد تا خللی در نحوه کارکرد روتاری جوینت ایجاد نشود.
۳. یاتاقانها (Bearings)
برای چرخش نرم شفت درون بدنه ثابت، از یاتاقانها (بلبرینگ یا بوش گرافیتی) استفاده میشود. وظیفه آنها تحمل وزن قطعات است تا هیچ فشاری به مکانیکال سیلها وارد نشود.
۴. مکانیکال سیل (Mechanical Seal)
قلب تپنده سیستم، بخش آببندی آن است. متریالهای استفاده شده عبارتند از:
-
سرامیک: برای آب و کاربردهای عمومی.
-
کربن گرافیت: برای بخار و روغن داغ (مقاوم در برابر حرارت).
-
سیلیکون کارباید: برای سرعتهای بالا و سیالات دارای ذرات ریز.
دستهبندی تخصصی و تفاوت در نحوه کارکرد روتاری جوینتها
تنوع در طراحی باعث میشود که نحوه کارکرد روتاری جوینت در مدلهای مختلف کمی متفاوت باشد. انتخاب مدل صحیح بر اساس کاتالوگهای فنی، شرط اول کارایی سیستم است.

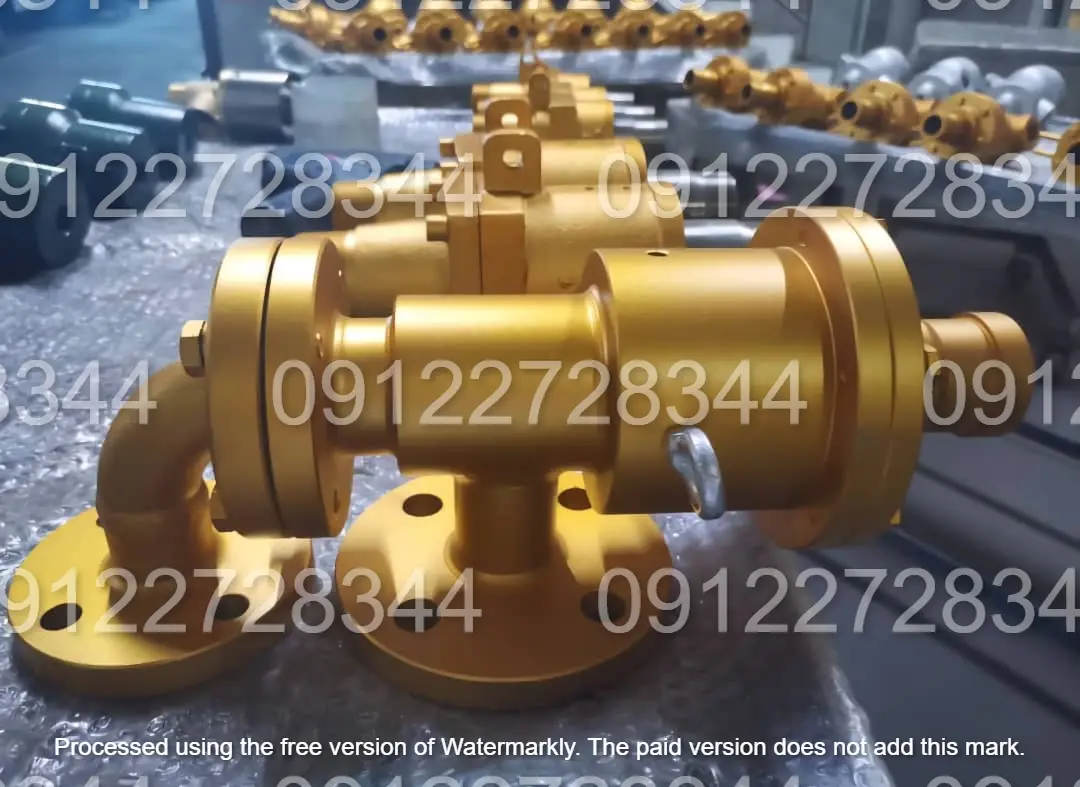

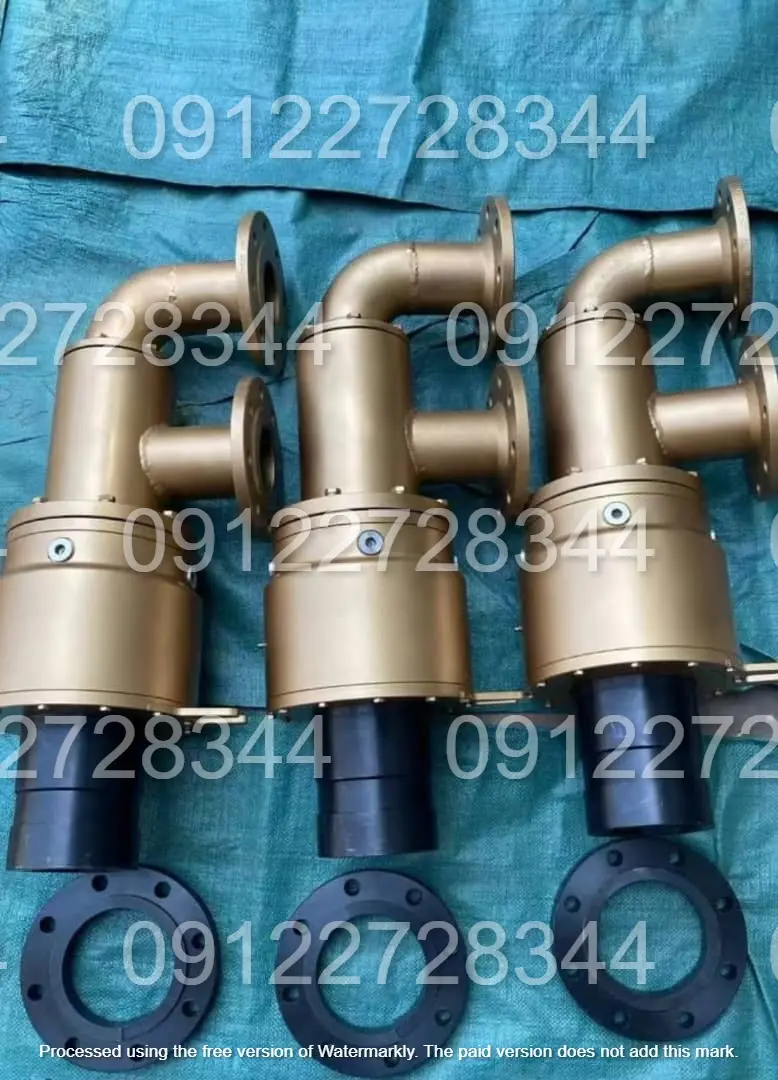

[محل قرارگیری تصویر: عکس دستهجمعی از انواع سریهای آب، بخار و روغن. متن جایگزین (Alt): انواع مدلها و تفاوت در نحوه کارکرد روتاری جوینتهای صنعتی]
۱. سری ۲۰۰۰: مخصوص باد و وکیوم
این سری به طور خاص برای هوای فشرده طراحی شده است. بدنه آلومینیومی سبک و طراحی با گشتاور پایین از ویژگیهای آن است که فشار کمتری به موتور دستگاه وارد میکند.
(لینک پیشنهادی: صفحه محصولات روتاری جوینت پنوماتیک)
۲. سری ۱۰۰: مخصوص خنککاری اسپیندل (CNC)
این مدلها برای ماشینهای ابزار دقیق که نیاز به عبور آب صابون دارند، مهندسی شدهاند. نحوه کارکرد روتاری جوینت سری ۱۰۰ به گونهای است که با استفاده از سیلهای سیلیکون کارباید، مقاومت بالایی در برابر سایش ذرات فلزی معلق دارد.
۳. سریهای آب، روغن و بخار
-
آب (سری ۳۰۰۰/۸۰۰۰): برای گرمایش یا سرمایش غلتکها.
-
روغن داغ و بخار (سری ۴۰۰۰): مجهز به سیلهای کربن گرافیت نسوز برای تحمل دماهای بالا.
-
هیدرولیک (سری ۵۰۰۰/۷۰۰۰): برای انتقال روغن هیدرولیک با فشار بسیار زیاد.
یکراهه یا دوراهه؟
یکی دیگر از نکات مهم در فهم نحوه کارکرد روتاری جوینت، مسیر عبور سیال است:
-
یکراهه (Single Flow): سیال از یک طرف وارد و از طرف دیگر غلتک خارج میشود.
-
دوراهه (Double Flow): ورود و خروج سیال از یک سمت انجام میشود (دارای لوله داخلی سیفون).
اصول نصب و نگهداری برای حفظ عملکرد بهینه
رعایت نکات فنی زیر تضمین میکند که اختلالی در نحوه کارکرد روتاری جوینت پیش نیاید و عمر قطعه افزایش یابد:
۱. قانون شلنگهای انعطافپذیر
اتصال مستقیم لولههای فلزی به پورتها اکیداً ممنوع است. لرزشهای دستگاه باید توسط شلنگهای فلکسیبل مهار شوند تا به بلبرینگها آسیب نرسد.
[محل قرارگیری تصویر: شماتیک نصب صحیح با شلنگ خمیده. متن جایگزین (Alt): راهنمای نصب صحیح برای بهبود نحوه کارکرد روتاری جوینت]
۲. پرهیز از کارکرد خشک
هرگز سیستم را بدون سیال نچرخانید. مکانیکال سیلها برای روانکاری به فیلم نازکی از سیال نیاز دارند و کارکرد خشک باعث سوختن آنها و مختل شدن کارکرد روتاری جوینت میشود.
۳. فیلتراسیون سیال
استفاده از صافی در مسیر ورودی برای جلوگیری از ورود ذرات جامد و پلیسه به داخل سیستم الزامی است.
جدول راهنمای انتخاب سریع
| نوع سری | سیال هدف | حداکثر فشار (BAR) | حداکثر دما (°C) | کاربرد شاخص |
| سری ۲۰۰۰ | هوا / وکیوم | ۱۰ | ۸۰ | صنایع چاپ و بستهبندی |
| سری ۱۰۰ | آب صابون | ۴۰ | ۷۰ | ماشینهای CNC |
| سری ۳۰۰۰ | آب | متغیر | ۱۲۰+ | نورد و پلاستیک |
| سری ۴۰۰۰ | روغن داغ / بخار | بالا | بالا | خشککنهای کاغذ |
نتیجهگیری
این قطعه محصولی با مهندسی دقیق است که عملکرد صحیح آن در گرو انتخاب درست متریال و رعایت اصول نصب است. تسلط بر جزئیات نحوه کارکرد روتاری جوینت به مهندسان کمک میکند تا هزینههای تعمیرات را کاهش دهند. مجموعه «مهندس رادان» تضمین میکند که محصول انتخابی، دقیقاً منطبق بر نیازهای فرآیندی شما باشد.
(لینک پیشنهادی: تماس با کارشناسان فنی برای مشاوره خرید)
سوالات متداول (FAQ)
تفاوت روتاری جوینت راستگرد و چپگرد چیست؟
جهت رزوه شفت باید دقیقاً برعکس جهت چرخش دستگاه باشد. اگر غلتک دستگاه راستگرد است، باید از مدل چپگرد استفاده کنید تا در حین کار باز نشود.
چرا استفاده از شلنگ فلکسیبل در نصب روتاری جوینت الزامی است؟
چون بدنه باید ثابت بماند اما شفت میچرخد. اتصال لوله صلب باعث انتقال لرزش به بدنه و شکستن آن میشود که مستقیماً بر نحوه کارکرد روتاری جوینت اثر منفی میگذارد.
آیا میتوان از روتاری جوینت آب برای روغن داغ استفاده کرد؟
خیر. مدلهای روغن داغ دارای سیلهای نسوز (کربن گرافیت و وایتون) هستند. مدلهای آبی در دمای بالا ذوب شده و دچار نشتی خطرناک میشوند.
