راهنمای جامع انتخاب سایز روتاری جوینت: چگونه اندازه مناسب را برای سیستم خود پیدا کنید؟

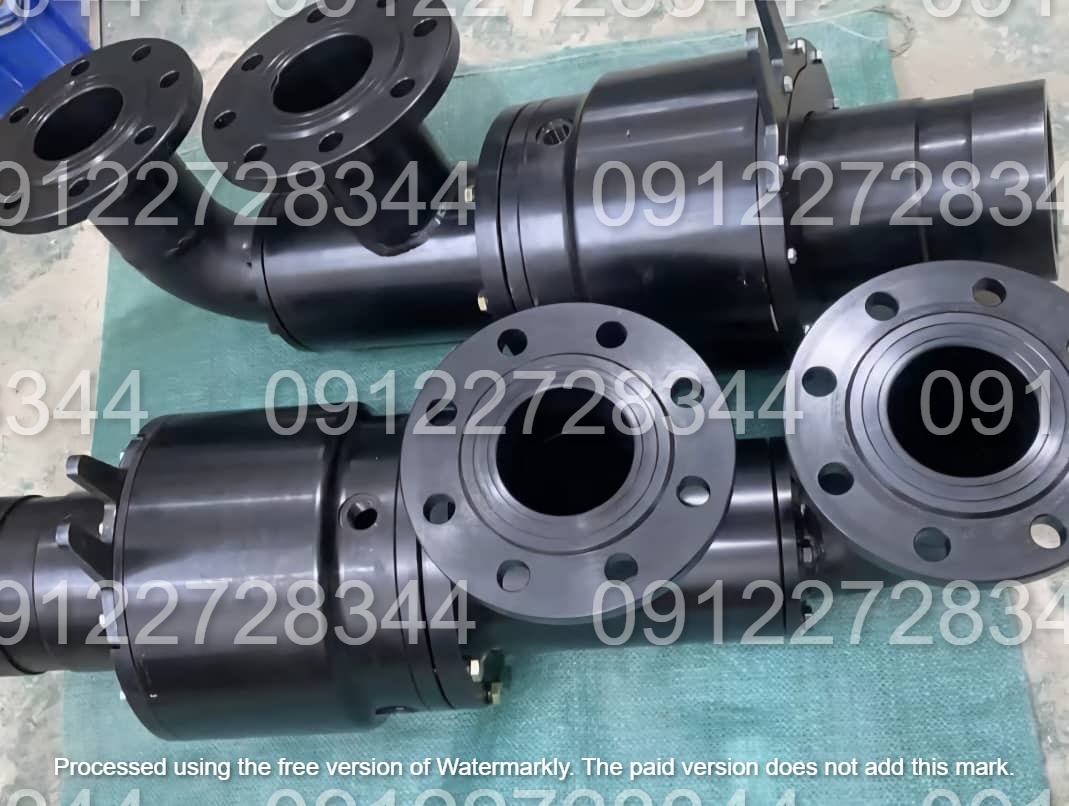

روتاری جوینت (Rotary Joint) قلب سیستمهای انتقال سیال از یک بخش ثابت به یک بخش دوار است؛ خواه آن سیال بخار داغ باشد، آب خنککننده یا روغن هیدرولیک. اما آیا تا به حال فکر کردهاید که چرا برخی از روتاری جوینتها به سرعت از کار میافتند یا دچار نشتی میشوند؟ در بسیاری از موارد، پاسخ ساده است: انتخاب سایز روتاری جوینت به درستی انجام نشده است.
انتخاب سایز صحیح، نه تنها بر کارایی سیستم شما تأثیر مستقیم دارد، بلکه عامل کلیدی در تعیین طول عمر و نیازهای نگهداری مفصل گردان است. یک روتاری جوینت بسیار کوچک، افت فشار ایجاد میکند و مجبور است در سرعتهای بالا و غیرعادی کار کند، در حالی که یک روتاری جوینت بسیار بزرگ، هزینه اولیه غیرضروری را به شما تحمیل کرده و فضای زیادی را اشغال میکند.
گروه صنعتی روتاری جوینت مهندس رادان با تکیه بر سالها تجربه در طراحی و تولید انواع روتاری جوینت، این راهنمای جامع را برای کمک به شما در فرآیند حیاتی سایز روتاری جوینت تهیه کرده است. با ما همراه باشید تا پارامترهای اصلی و فرمولهای کلیدی مورد نیاز برای تعیین اندازه دقیق مفصل گردان دستگاه خود را بیاموزید.

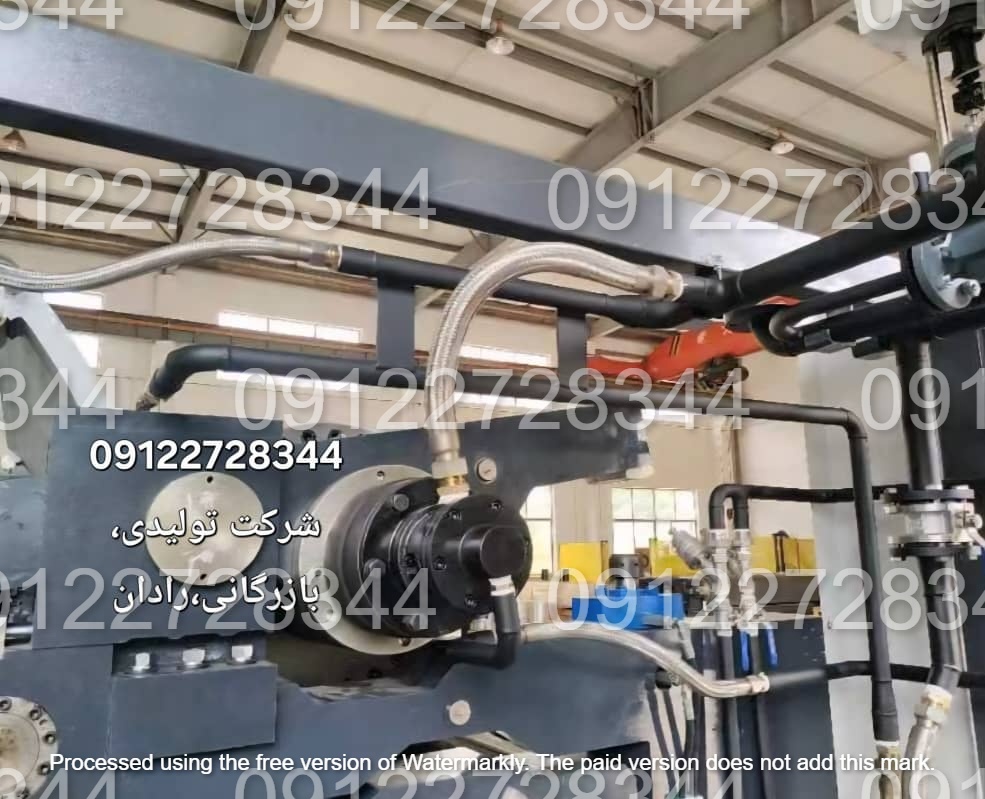

عوامل کلیدی در انتخاب سایز روتاری جوینت
برای انتخاب سایز روتاری جوینت، مهندسان ما در روتاری جوینت به مجموعهای از پارامترهای عملیاتی نگاه میکنند که هر کدام به اندازه دیگری حیاتی هستند. نادیده گرفتن هر یک از این عوامل میتواند منجر به عملکرد نامطلوب شود.
1. نوع و دبی سیال (Fluid Type and Flow Rate)
مهمترین عامل در انتخاب سایز روتاری جوینت، سیالی است که قرار است از آن عبور کند (آب، بخار، روغن، هوا، خلاء) و دبی یا مقدار جریان مورد نیاز در واحد زمان.
-
سیالات تراکمناپذیر (آب و روغن): در اینجا، هدف حفظ سرعت سیال در محدوده قابل قبول برای جلوگیری از فرسایش و حفظ حداقل افت فشار است. قطر پورتها باید متناسب با دبی باشد.
-
سیالات تراکمپذیر (بخار و هوا): در این حالت، سرعت سیال میتواند بسیار بالاتر باشد. اندازه لوله و روتاری جوینت باید به گونهای انتخاب شود که افت فشار ناشی از عبور سیال به حداقل برسد.
2. فشار کاری (Operating Pressure)
حداکثر فشار کاری سیال، مستقیماً بر روی طراحی داخلی و ابعاد قطعات روتاری جوینت تأثیر میگذارد. در فشارهای بالا، به طور کلی نیاز به بدنه مقاومتر و یاتاقانهای قویتر است. انتخاب سایز نادرست میتواند منجر به فشار بیش از حد بر روی آببندیها و در نهایت نشتی شود.
3. دمای کاری (Operating Temperature)
دمای سیال به طور مستقیم متریال ساخت روتاری جوینت را تعیین میکند. برای بخار داغ یا روغن داغ، نیاز به مواد با مقاومت حرارتی بالا (مانند گرافیت، کربن، و متریال خاص بدنه) است. در فرآیند سایز روتاری جوینت، باید مطمئن شویم که انبساط حرارتی قطعات مختلف، به عملکرد آببندی آسیب نمیزند.
4. سرعت دوران (Rotational Speed)
سرعت چرخش در دقیقه (RPM) به طور مستقیم بر نوع بلبرینگها و مواد سیل مکانیکی استفاده شده در ساخت روتاری جوینت تأثیر میگذارد. برای سرعتهای بالا (High Speed)، علاوه بر دقت در تولید و مونتاژ، انتخاب سایز روتاری جوینت با قطر شفت کوچکتر ترجیح داده میشود تا سرعت خطی (Surface Speed) در سطح آببندی کاهش یابد:
جدول راهنمای اولیه انتخاب سایز روتاری جوینت
برای شروع انتخاب سایز روتاری جوینت، میتوانید از جدول زیر به عنوان یک مرجع سریع برای تعیین رابطه بین دبی و قطر داخلی پورت استفاده کنید. (این مقادیر تخمینی بوده و برای اطلاعات دقیقتر با گروه صنعتی روتاری جوینت تماس بگیرید.)
| دبی سیال (لیتر بر دقیقه) | قطر داخلی پورت پیشنهادی (اینچ) | کاربرد رایج (مثال) |
| 10 – 50 | 1/4″ یا 3/8″ | ابزار دقیق، انتقال هوا |
| 50 – 150 | 1/2″ یا 3/4″ | سیستمهای خنککاری کوچک، دستگاههای نساجی |
| 150 – 400 | 1″ یا 1-1/4″ | دستگاههای کاغذ، پرسها، کورههای بخار متوسط |
| 400 – 800 | 1-1/2″ یا 2″ | صنایع فولاد، ماشینآلات بزرگ |
فرمولهای اساسی در فرآیند انتخاب سایز روتاری جوینت
مهندسان ما برای سایز روتاری جوینت از اصول هیدرولیک و ترمودینامیک استفاده میکنند. یکی از مهمترین پارامترها، محاسبه حداکثر سرعت سیال مجاز است:
برای سیالات تراکمناپذیر (آب، روغن)، سرعت بهینه معمولاً بین 2 تا 5 متر بر ثانیه است. با داشتن دبی حجمی ($Q$) و سرعت مجاز ($V$)، میتوانیم مساحت سطح مقطع مورد نیاز ($A$) و سپس قطر داخلی ($D$) را محاسبه کنیم:
اگر مساحت مقطع پورتهای روتاری جوینت کمتر از مقدار محاسبه شده باشد، سرعت سیال افزایش مییابد که این امر باعث افزایش فرسایش و افت فشار میشود. این موضوع اهمیت دقت در انتخاب سایز روتاری جوینت را نشان میدهد.
خطاهای رایج در انتخاب سایز روتاری جوینت و راهکارها
-
تمرکز صرف بر اندازه لوله اتصال: برخی گمان میکنند که اندازه روتاری جوینت باید دقیقاً با اندازه لولههای موجود در سیستم یکسان باشد. این اشتباه است. معیار اصلی، دبی مورد نیاز و افت فشار مجاز است، نه صرفاً قطر لوله.
-
نادیده گرفتن شرایط استارتآپ: در زمان شروع به کار دستگاه، ممکن است فشار یا دما دچار نوسانات کوتاهمدت شوند. سایز روتاری جوینت باید با در نظر گرفتن این حداکثر فشار لحظهای انجام شود.
-
انتخاب سایز بر اساس حداقل نیاز: همیشه در انتخاب سایز روتاری جوینت یک حاشیه ایمنی برای افزایش احتمالی دبی در آینده یا کاهش عملکرد به دلیل فرسایش در نظر بگیرید.
نتیجهگیری و تماس با متخصصین روتاری جوینت
فرآیند انتخاب سایز روتاری جوینت یک تصمیم مهندسی است که بر کارایی، قابلیت اطمینان و هزینههای عملیاتی شما تأثیر میگذارد. یک انتخاب نادرست، میتواند راندمان تولید را کاهش داده و شما را با مشکلات مکرر نگهداری و تعمیر مواجه سازد.
گروه صنعتی روتاری جوینت با ارائه مشاوره تخصصی در زمینه سایز روتاری جوینت بر اساس تمام پارامترهای عملیاتی شما (دما، فشار، سرعت و نوع سیال)، اطمینان میدهد که مفصل گردان انتخابی، دقیقاً متناسب با نیازهای سیستم شماست.
آیا شما تجربه برخورد با مشکلات ناشی از اندازه نادرست روتاری جوینت را داشتهاید؟ کدام یک از عوامل فوق را در انتخاب خود مهمتر میدانید؟ نظرات و سوالات خود را در بخش کامنتها با ما و سایر خوانندگان در میان بگذارید تا کارشناسان روتاری جوینت به آنها پاسخ دهند.
