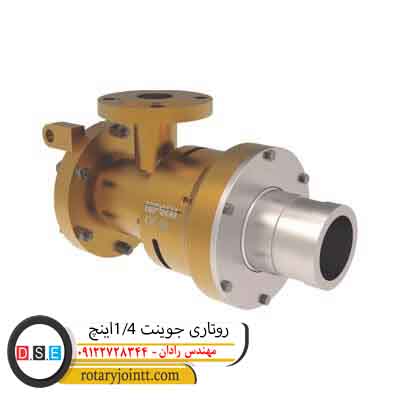

روتاری جوینت ۱/۴ اینچ
روتاری جوینت ۱/۴ اینچ یک اتصال چرخشی است که به طور گسترده در سیستم های هیدرولیک و پنوماتیک استفاده می شود در ادامه مقاله بیشتر با روتاری جوینت ۱/۴ اینچ آشنا می شویم. از این اتصال برای انتقال سیالات و گازها از طریق یک خط لوله چرخشی استفاده می شود .جهت اشنایی و خرید روتاری جوینت ۳/۴ اینچ وارد لینک شوید.
کاربردهای روتاری جوینت ۱/۴ اینچ
- ابزارهای دستی:
– استفاده در ابزارهای پنوماتیک یا هیدرولیک مانند آچارهای بادی، سنگ زن ها، پیچ گوشتی های برقی
– امکان چرخش ابزار برای دسترسی به نقاط مختلف
- تجهیزات پزشکی:
– بکارگیری در دستگاه های تنفسی، تخت های بیمارستانی، تجهیزات فیزیوتراپی
– انتقال گازها، سیالات و کابل های انتقال داده در تجهیزات پزشکی
- صنایع خودرو:
– استفاده در سیستم های روغن کاری، ترمز و تعلیق خودروها
– چرخش و حرکت اجزای خودرو مثل آینه ها، دریچه ها و …
- ماشین آلات صنعتی:
– نصب روی دستگاه های چرخشی مانند مونتاژ، بسته بندی و کارگاه های تولید
– انتقال مواد، ابزار و انرژی در ماشین آلات صنعتی
- سیستم های کنترل و ابزاردقیق:
– استفاده در دوربین های مدار بسته، رباتیک و سیستم های کنترلی
– انتقال سیگنال ها و داده ها در سیستم های چرخشی (جهت آشنایی و خرید روتاری جوینت یک اینچ وارد لینک شوید.
مشخصات فنی جوینت ۱/۴
روتاری جوینت ۱/۴ اینچ دارای مشخصات فنی زیر است:\
- ابعاد:
– قطر داخلی: ۱/۴ اینچ (۶.۳۵ میلی متر)
– قطر خارجی: حدود ۱ اینچ (۲۵.۴ میلی متر)
– طول: بین ۲ تا ۶ اینچ (۵۰.۸ تا ۱۵۲.۴ میلی متر)
- مواد:
– بدنه: فلزات مختلف مانند برنج، استیل، آلومینیوم
– آب بندی: واشرهای لاستیکی مانند نیتریل، فلورواستر، وایتون
- فشار کاری:
– برای کاربردهای معمولی: تا ۳۰۰ پوند بر اینچ مربع (۲۰.۷ بار)
– برای کاربردهای صنعتی سنگین تر: تا ۳۰۰۰ پوند بر اینچ مربع (۲۰۶.۸ بار)
- دمای کاری:
– معمولاً بین -۴۰ تا ۲۰۰ درجه سانتی گراد (-۴۰ تا ۳۹۲ درجه فارنهایت)
– برخی مدل ها قادر به تحمل دماهای بالاتر تا ۴۰۰ درجه سانتی گراد (۷۵۲ درجه فارنهایت)
- سرعت چرخش:
– تا ۵۰۰۰ دور بر دقیقه (RPM)
- جنس اتصالات:
– رزوه های استاندارد NPT یا BSPP
این مشخصات امکان استفاده گسترده روتاری جوینت ۱/۴ اینچ را در صنایع مختلف فراهم می کند. البته برای کاربردهای خاص ممکن است مشخصات دقیق تری نیاز باشد.
اجزای داخلی جوینت ها
روتاری جوینت ۱/۴ اینچ از اجزای داخلی زیر تشکیل شده است:
- بدنه (Body):
– شامل قسمت های ثابت و متحرک روتاری جوینت
– معمولاً از جنس فلزات مقاوم مانند برنج، استیل یا آلومینیوم ساخته می شود
- روتور (Rotor):
– قسمت چرخان داخل بدنه
– مسئول انتقال سیال یا گاز بین دو طرف روتاری جوینت
- واشر آب بند (Sealing Gaskets):
– واشرهای لاستیکی یا پلیمری برای جلوگیری از نشت
– در محل تماس بین بدنه و روتور قرار می گیرند
– معمولاً از جنس نیتریل، فلورواستر یا وایتون هستند
- بلبرینگ ها (Bearings):
– امکان چرخش روان و بدون اصطکاک روتور را فراهم می کنند
– معمولاً بلبرینگ های توپی یا سوزنی استفاده می شود
- پین های چرخش (Swivel Pins):
– اتصال دهنده بین بخش های ثابت و متحرک
– امکان چرخش روتور را فراهم می آورند
- لابریکانت (Lubricant):
– روغن های مخصوص برای کاهش اصطکاک بین اجزای متحرک
این اجزا در کنار هم عملکرد چرخشی و آب بندی روتاری جوینت را تأمین می کنند. طراحی و ساخت مناسب این قطعات، کارایی و دوام روتاری جوینت را تضمین می نماید.
انواع روتاری جوینت
انواع مختلفی از روتاری جوینت ۱/۴ اینچ وجود دارد که برای کاربردهای متفاوت طراحی شده اند. برخی از انواع رایج عبارتند از:
- روتاری جوینت بخار (Steam Rotary Joint):
– برای انتقال بخار آب با دماهای بالا (تا ۴۰۰°C) طراحی شده
– معمولاً از جنس فلزات مقاوم در برابر حرارت ساخته می شوند
– واشرهای آب بند مناسب دمای بالا مانند فلورواستر یا گرافیت استفاده می شود
- روتاری جوینت آب (Water Rotary Joint):
– برای انتقال آب و محلول های آبی در دماهای معمولی
– معمولاً از جنس برنج، استیل یا پلاستیک مقاوم ساخته می شوند
– واشرهای آب بند مناسب آب مانند نیتریل یا وایتون استفاده می شود
- روتاری جوینت روغن (Oil Rotary Joint):
– برای انتقال انواع روغن ها، سوخت ها و سیالات مشابه طراحی شده
– استفاده از مواد مقاوم در برابر خوردگی سیالات آلی مانند استیل یا آلومینیوم
– واشرهای آب بند مناسب سیالات آلی مانند فلورواستر یا نیتریل
این انواع با توجه به نوع و شرایط سیال کاربردی، مشخصات فنی متفاوتی دارند. انتخاب مناسب روتاری جوینت براساس نوع کاربرد بسیار مهم است.
