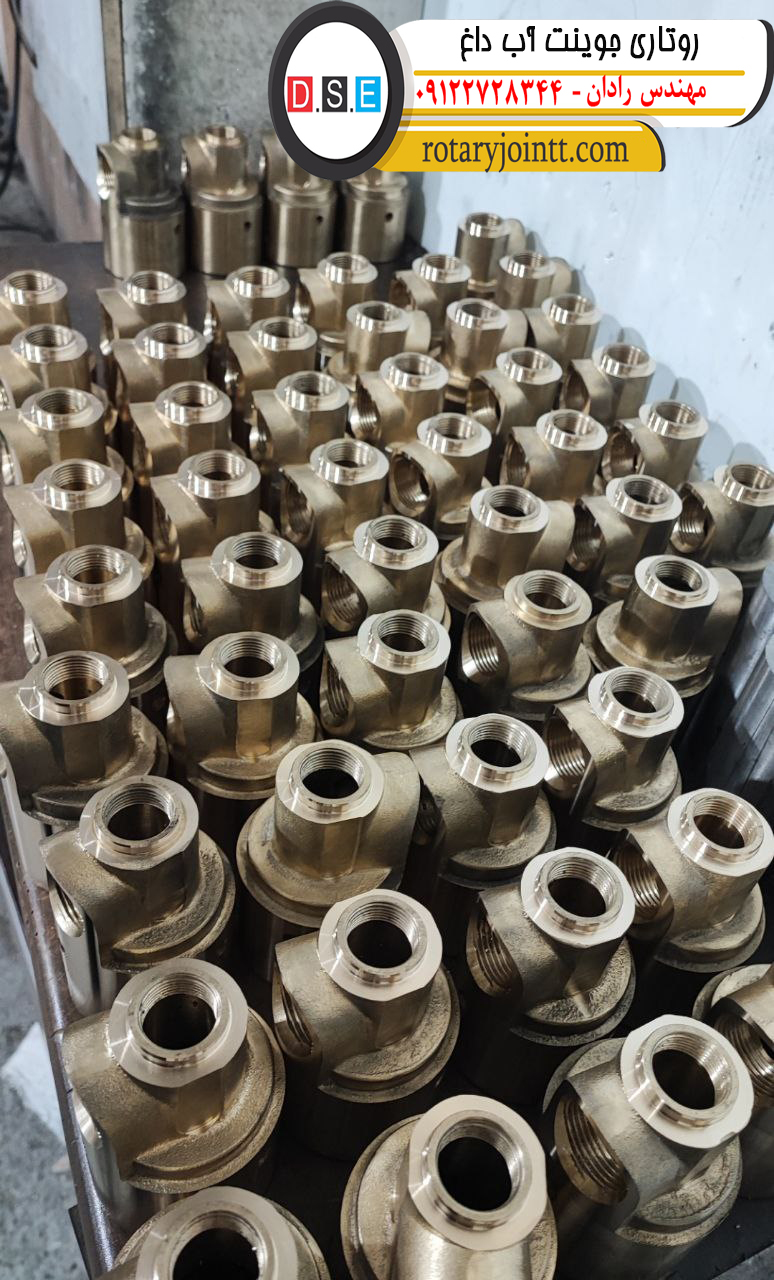

روتاری جوینت آب داغ (Hot Water Rotary Joint) یک اتصال چرخشی تخصصی است که برای انتقال کارآمد آب داغ از یک منبع ثابت (مانند لولهکشی) به یک بخش در حال چرخش (مانند یک غلتک یا سیلندر) کاربرد دارد. این قطعه، یکپارچگی و عدم نشتی را در سیستمهای گرمایشی، سیستمهای آب گرم صنعتی و تجهیزات حرارتی که نیاز به چرخش دارند، تضمین میکند.
جهت خرید و آشنایی با روتاری جوینت بخار داغ وارد لینک شوید.
اجزای سازنده روتاری جوینت آب داغ
تولیدکنندگان، روتاری جوینت آب داغ را از اجزای مختلفی میسازند که هرکدام برای مقاومت در برابر دما و فشار بالا طراحی شدهاند. در جدول زیر، اجزای اصلی این قطعه را بررسی میکنیم:
| جزء سازنده | <strong>توضیحات و متریال رایج |
| بدنه (Body) | =”10,1,1,0″>بخش اصلی و ثابت جوینت که معمولاً آن را از فلزات مقاوم در برابر حرارت و خوردگی مانند برنج یا استنلس استیل (فولاد ضد زنگ) میسازند. |
| محور (Shaft) | قطعهای است که به صورت چرخشی درون بدنه حرکت میکند و به بخش متحرک دستگاه متصل میشود. |
| سیستم آببندی (Sealing) | مهمترین بخش برای جلوگیری از نشتی آب داغ. این سیستم معمولاً شامل حلقههای آببندی (O-rings) یا سیتهای مکانیکی است که بین بدنه و محور قرار میگیرند. |
| ضامن (Gland) | این قطعه که به آن مهره کششی نیز میگویند، سیستم آببندی را در جای خود محکم و تثبیت میکند تا از هرگونه نشتی جلوگیری شود. |
| حلقههای حفاظتی (Protective Rings) | برخی مدلهای پیشرفته دارای حلقههایی از جنس مقاوم (مانند فولاد یا کاربید) هستند که از ورود گرد و غبار یا ذرات خارجی به داخل جوینت و آسیب به سیستم آببندی جلوگیری میکنند. |
کاربردهای اصلی روتاری جوینت آب داغ
این اتصالات چرخشی در سیستمهای مختلفی که به انتقال آب داغ در حین چرخش نیاز دارند، به کار میروند. برخی از مهمترین کاربردهای آن عبارتند از:
-
سیستمهای گرمایشی: در تجهیزاتی مانند رادیاتورها، کویلها و آبگرمکنهای صنعتی برای اتصال لولههای آب گرم و سرد و فراهم کردن امکان چرخش آزاد.
-
سیستمهای آب گرم: در سیستمهای آب گرم مرکزی و تجهیزات صنعتی مانند حمامهای بخار یا دوشهای صنعتی، از این جوینتها برای اتصال و جدا کردن ایمن لولههای آب گرم استفاده میکنند.
-
سیستمهای حرارتی: در برخی فرآیندهای صنعتی مانند کورهها، آسیابها و ماشینآلات تولیدی، روتاری جوینت آب داغ اتصال آب را در برابر فشار و دمای بالا حفظ میکند.
-
سیستمهای خنککننده (یا دو منظوره): در برخی سیستمهای تهویه مطبوع یا چیلرها که در چرخههای معکوس برای گرمایش نیز استفاده میشوند، این قطعات اتصال لولهها به واحدهای چرخنده را برقرار میسازند.
نکته: انتخاب اندازه، جنس و طرح جوینت آب داغ بستگی مستقیمی به نیاز و کاربرد خاص شما دارد. برای اطمینان از انتخاب صحیح، توصیه میشود با متخصصان فنی مشورت کنید.
ویژگیهای کلیدی جوینتهای آب داغ
یک روتاری جوینت آب داغ باکیفیت باید دارای ویژگیهای مشخصی باشد تا عملکردی قابل اعتماد و طولانیمدت ارائه دهد:
-
مقاومت در برابر دما و فشار: این جوینتها را از متریالی (مانند برنج، استنلس استیل یا آلیاژهای خاص) میسازند که مقاومت حرارتی و مکانیکی بالایی در برابر آب داغ و فشار سیستم داشته باشند.
-
قابلیت چرخش: ویژگی اصلی این قطعات، امکان چرخش آزاد و روان محور است، در حالی که اتصال آببندیشده و بدون نشتی باقی میماند.
-
آببندی مؤثر: یک سیستم آببندی قوی (معمولاً با O-ring های مقاوم به حرارت) برای جلوگیری قطعی از نشتی آب حیاتی است.
-
مقاومت در برابر خوردگی: به دلیل تماس مستقیم با آب (که ممکن است حاوی املاح باشد) و دماهای بالا، بدنه و اجزای داخلی باید مقاومت کاملی در برابر خوردگی و زنگزدگی داشته باشند.
-
ساختار قابل اعتماد: طراحی داخلی جوینت باید به گونهای باشد که نشتی آب را به حداقل برساند و اتصال را برای مدت طولانی حفظ کند.
-
نصب و تعمیر آسان: فرآیند نصب و تعمیر این قطعات باید ساده باشد و اجزای مصرفی مانند آببندها به راحتی قابل تعویض باشند.
سوالات متداول
- تفاوت روتاری جوینت آب داغ با روتاری جوینت بخار داغ چیست؟
تفاوت اصلی در تحمل دما و فشار است. روتاری جوینت آب داغ برای انتقال آب (مایع) در دماهای بالا طراحی شده است، در حالی که روتاری جوینت بخار باید بتواند فشار و دمای بسیار بالاتر بخار (گاز) را بدون نشتی و با سیستمهای آببندی خاص (مانند گرافیت) مدیریت کند. - رایجترین متریال برای ساخت بدنه جوینت آب داغ چیست؟
معمولاً از برنج (Brass) به دلیل هزینه مناسب و مقاومت خوب در برابر خوردگی، یا استنلس استیل (Stainless Steel) برای کاربردهای بهداشتی، صنایع غذایی یا جایی که مقاومت در برابر خوردگی اهمیت بسیار بالایی دارد، استفاده میکنند. - آیا میتوان از روتاری جوینت آب داغ برای آب سرد هم استفاده کرد؟
بله، روتاری جوینتی که برای آب داغ طراحی شده است، به راحتی میتواند آب سرد را نیز منتقل کند. اما استفاده برعکس آن (استفاده از جوینت آب سرد برای آب داغ) اکیداً توصیه نمیشود، زیرا آببندهای آن برای تحمل دمای بالا طراحی نشدهاند و به سرعت از بین میروند.
