این راهنمای کامل انتخاب روتاری جوینت آب به عنوان یک منبع تخصصی، فراتر از یک دستورالعمل خرید ساده عمل میکند؛ این یک تصمیم استراتژیک برای تضمین کارایی، کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات صنعتی شماست. انتخاب نادرست این قطعه کلیدی میتواند منجر به نشتیهای فاجعهبار، توقفهای برنامهریزی نشده خط تولید، آسیب به ماشینآلات گرانقیمت و حتی خطرات ایمنی جدی شود. در مقابل، یک انتخاب آگاهانه، سرمایهگذاری در قابلیت اطمینان و بهرهوری پایدار است. این مقاله با نگاهی عمیق و تخصصی، شما را با تمام جنبههای فنی، از ساختار داخلی و انواع مختلف گرفته تا پارامترهای حیاتی انتخاب و اصول نگهداری، آشنا میکند تا با اطمینان کامل، بهترین گزینه را برای سیستم خود برگزینید.
کالبدشکافی روتاری جوینت آب: آشنایی با اجزا، مکانیزم و کاربردها
برای یک انتخاب مهندسیشده، ابتدا باید با ماهیت و عملکرد این قطعه حیاتی آشنا شویم. روتاری جوینت، قلب تپنده بسیاری از فرآیندهای صنعتی است که در آن انتقال سیال به یک بخش دوار ضروری است.
روتاری جوینت چیست؟ تعریف و عملکرد بنیادین

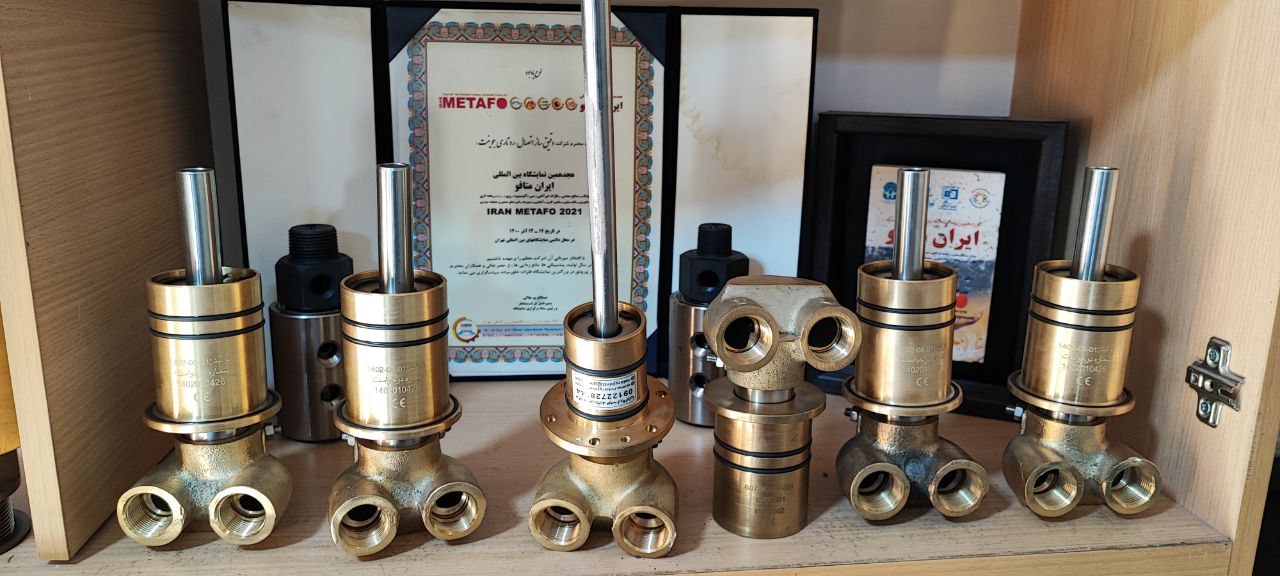

روتاری جوینت (Rotary Joint) یا مفصل گردان، یک دستگاه مکانیکی دقیق است که یک آببندی بینقص بین یک منبع تغذیه ثابت (مانند لوله) و یک بخش در حال چرخش (مانند یک غلطک یا سیلندر) ایجاد میکند. وظیفه اصلی آن، انتقال سیالاتی مانند آب سرد و گرم، بخار، یا روغن از منبع ثابت به بخش دوار بدون هیچگونه نشتی است. مکانیزم اصلی آن بر پایه دو بخش استوار است: یک بخش ثابت (پوسته یا Housing) که به شلنگهای ورودی و خروجی متصل است و یک بخش متحرک (شفت یا Rotor) که همراه با ماشین میچرخد. هنر اصلی در طراحی این قطعه، سیستم آببندی پیشرفتهای است که در فصل مشترک این دو بخش قرار گرفته و از نشت سیال در فشارهای بالا و سرعتهای دورانی مختلف جلوگیری میکند.
اجزای اصلی یک روتاری جوینت استاندارد
یک روتاری جوینت باکیفیت از چهار جزء اصلی تشکیل شده است که درک عملکرد هر یک برای انتخاب صحیح ضروری است:
- بدنه (Housing): این بخش ثابت، پوسته خارجی روتاری جوینت است که تمام قطعات داخلی را در بر میگیرد و پورتهای اتصال به سیستم لولهکشی را فراهم میکند. جنس بدنه معمولاً از برنج، چدن یا فولاد ضد زنگ انتخاب میشود که مستقیماً به نوع سیال و شرایط کاری بستگی دارد.
- شفت (Rotor): این قطعه متحرک همراه با غلطک ماشین میچرخد و سیال را به داخل آن هدایت میکند. شفتها معمولاً از فولاد ضد زنگ (استنلس استیل) ساخته میشوند تا در برابر خوردگی ناشی از آب مقاوم باشند.
- سیستم آببندی (Sealing Mechanism): این بخش، قلب روتاری جوینت و پیچیدهترین جزء آن است. این سیستم معمولاً یک آببند مکانیکی (Mechanical Seal) متشکل از دو سطح فوقالعاده صیقلی است که یکی ثابت و دیگری متحرک است. فشار فنرها و خودِ سیال، این دو سطح را به هم فشرده و یک سد نفوذناپذیر ایجاد میکند. جنس این سطوح (مانند کربن-گرافیت، سرامیک یا سیلیکون کارباید) حیاتیترین پارامتر در تعیین طول عمر و کارایی روتاری جوینت است.
- یاتاقانها (Bearings): وظیفه یاتاقانها، پشتیبانی از شفت دوار و فراهم کردن امکان چرخش روان و بدون لرزش است. این قطعات بارهای شعاعی و محوری وارد شده بر روتاری جوینت را تحمل میکنند. معمولاً از بلبرینگهای دقیق یا بوشهای گرافیتی در این بخش استفاده میشود.
کاربردهای کلیدی روتاری جوینت آب در صنایع
روتاری جوینتهای آب در طیف وسیعی از صنایع که کنترل دما یا انتقال آب به بخشهای دوار ضروری است، کاربرد دارند. برخی از مهمترین آنها عبارتند از:
- صنایع فولاد و ریختهگری: برای خنککاری مداوم غلطکها و تجهیزات در خطوط نورد.
- صنایع پلاستیک، کاغذ و چاپ: جهت کنترل دقیق دمای غلطکها از طریق عبور آب سرد یا گرم برای فرآیندهایی مانند کلندرینگ، لمینیت و خشککردن.
- صنایع غذایی و دارویی: در میکسرها، بلندرها و سایر تجهیزات دوار که نیاز به انتقال بهداشتی آب برای شستشو یا کنترل دما دارند.
- ماشینآلات نساجی: برای انتقال بخار یا آب داغ به غلطکهای خشککن پارچه.
انواع روتاری جوینت آب: مقایسه و دستهبندی
روتاری جوینتهای آب را میتوان بر اساس دو معیار اصلی دستهبندی کرد: مسیر جریان سیال و جنس بدنه.
بر اساس مسیر جریان: تک مسیره در مقابل دو مسیره
- روتاری جوینت تک مسیره (Single-Passage): سادهترین نوع که سیال را تنها در یک جهت (ورودی یا خروجی) منتقل میکند. برای ایجاد یک مدار کامل گرمایش یا سرمایش، نیاز به استفاده از دو عدد روتاری جوینت تک مسیره مجزا است.
- روتاری جوینت دو مسیره (Dual-Passage): این طراحی پیشرفتهتر، امکان ورود و خروج سیال را از طریق یک واحد فراهم میکند. این کار معمولاً با استفاده از یک لوله داخلی ثابت یا دوار (لوله سیفون) انجام میشود که مسیر رفت و برگشت را از هم جدا میکند و لولهکشی سیستم را به مراتب سادهتر میسازد.
بر اساس جنس بدنه و کاربرد

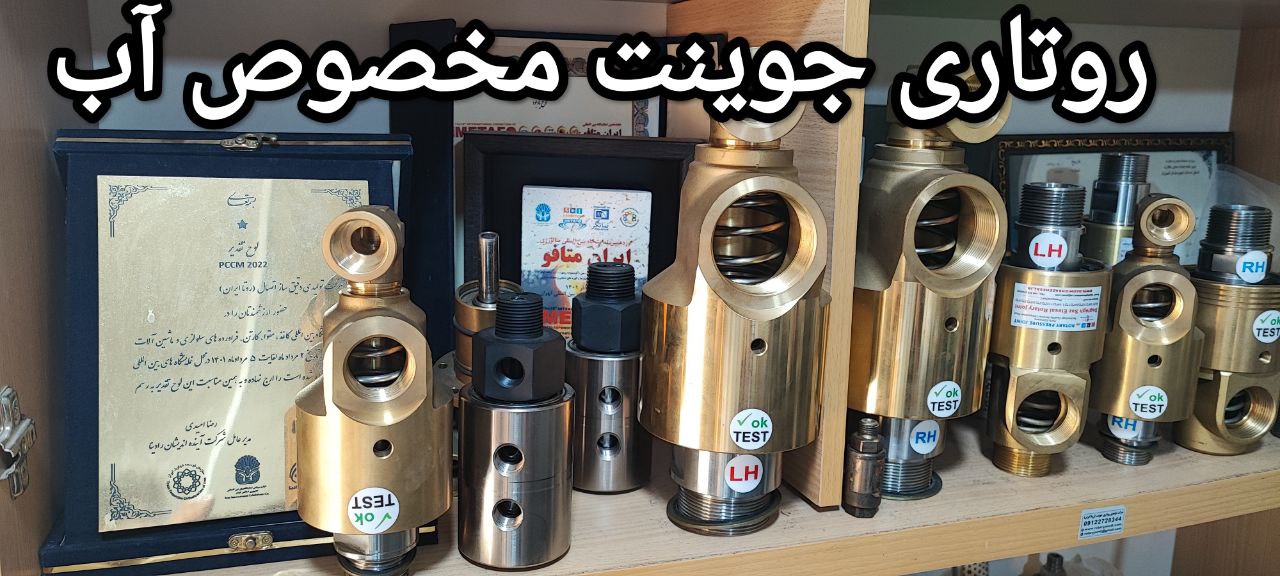

- روتاری جوینت برنجی: رایجترین نوع برای کاربردهای عمومی آب سرد و گرم (تا دمای حدود 90 درجه سانتیگراد). مقاومت خوبی در برابر خوردگی آب معمولی دارند و از نظر اقتصادی مقرونبهصرفه هستند.
- روتاری جوینت استیل (فولاد ضد زنگ): برای کاربردهای بهداشتی (صنایع غذایی و دارویی)، سیالات با خورندگی اندک یا فشارهای بالاتر استفاده میشوند.
- روتاری جوینت چدنی: این نوع عمدتاً برای سیالات با دمای بسیار بالا مانند بخار و روغن داغ طراحی شده و برای کاربردهای استاندارد آب کمتر مورد استفاده قرار میگیرد.
جدول مقایسه فنی انواع روتاری جوینت آب
برای درک بهتر تفاوتها، جدول زیر یک مقایسه فنی بین دو مدل پرکاربرد ارائه میدهد:
| ویژگی | روتاری جوینت تک مسیره برنجی (سری 3000) | روتاری جوینت دو مسیره استیل (سری 3000PAS) |
| سیال اصلی | آب سرد و گرم، روغن | آب، سیالات با خورندگی کم |
| جنس بدنه | برنج (Brass) | فولاد ضد زنگ (Stainless Steel) |
| مکانیزم آببندی | کربن گرافیت / سرامیک | سیلیکون کارباید / سیلیکون کارباید |
| حداکثر فشار | تقریباً 50 bar | تقریباً 50 bar |
| حداکثر دما | تقریباً 90°C | تقریباً 90°C |
| حداکثر سرعت دوران | 750-3500 RPM | 750-3500 RPM |
| کاربرد اصلی | مصارف عمومی، خنککاری قالب | صنایع غذایی، دارویی، شیمیایی |
| مزایا | هزینه اولیه کمتر، در دسترس بودن | مقاومت بالا در برابر خوردگی، بهداشتی |
| معایب | مقاومت کمتر در برابر سیالات خورنده | هزینه اولیه بالاتر |
راهنمای کامل انتخاب روتاری جوینت آب: ۶ پارامتر فنی حیاتی
اکنون که با اصول اولیه آشنا شدیم، به بخش اصلی این راهنمای کامل انتخاب روتاری جوینت آب میرسیم. برای انتخاب صحیح، باید شش پارامتر کلیدی را با دقت بررسی کنید:
- نوع سیال و دمای کاری: مشخص کنید که سیال شما آب تمیز شهری است، آب گرم است یا آب حاوی مواد افزودنی (مانند آب صابون یا ضدیخ). دما مستقیماً بر انتخاب جنس آببندها و واشرها تأثیر میگذارد.
- فشار کاری: حداکثر فشاری که سیستم شما با آن کار میکند را مشخص کنید. توجه داشته باشید که حداکثر فشار مجاز روتاری جوینت با افزایش سرعت دوران، کاهش مییابد. یک روتاری جوینت که در سرعت 100 RPM فشار 50 bar را تحمل میکند، ممکن است در سرعت 3000 RPM تنها برای فشار 20 bar مناسب باشد.
- سرعت دوران (RPM): سرعت چرخش ماشینآلات شما یک فاکتور تعیینکننده است. سرعتهای بالاتر، حرارت ناشی از اصطکاک را در سطوح آببندی افزایش داده و باعث فرسایش سریعتر میشود.
- سایز و نوع اتصال: سایز پورت ورودی/خروجی (معمولاً بین 1/4 تا 2 اینچ) و نوع رزوه (NPT, BSP) را مشخص کنید. نکته حیاتی: جهت رزوه شفت باید مخالف جهت چرخش غلطک باشد. اگر غلطک ساعتگرد میچرخد، رزوه باید چپگرد باشد تا از باز شدن خودکار روتاری جوینت در حین کار جلوگیری شود.
- جنس بدنه و سیستم آببندی: همانطور که اشاره شد، بدنه برنجی برای آب استاندارد است. اما مهمتر از آن، جنس سطوح آببندی است. ترکیب «کربن-گرافیت در برابر سرامیک» برای آب تمیز مناسب و اقتصادی است. اما اگر آب شما حاوی ذرات ساینده است، سرمایهگذاری روی ترکیب «سیلیکون کارباید در برابر سیلیکون کارباید» طول عمر قطعه را چندین برابر افزایش میدهد.
- تعداد مسیرهای جریان: بر اساس طراحی ماشین خود، مشخص کنید که به یک روتاری جوینت تک مسیره نیاز دارید یا یک مدل دو مسیره برای سادهسازی لولهکشی.
فراتر از خرید: نصب، نگهداری و عیبیابی
یک راهنمای کامل انتخاب روتاری جوینت آب بدون پرداختن به اصول استفاده صحیح، کامل نخواهد بود. بهترین روتاری جوینت دنیا در صورت نصب نادرست، به سرعت از کار خواهد افتاد.
نکات کلیدی خرید: سرمایهگذاری در قابلیت اطمینان
از خرید روتاری جوینتهای بسیار ارزان و «یکبار مصرف» که با قطعات کوچکتر از حد استاندارد و مواد بیکیفیت ساخته شدهاند، پرهیز کنید. هزینه اولیه پایین آنها با هزینههای سنگین توقف خط تولید و تعویضهای مکرر جبران میشود. به دنبال تأمینکنندگانی باشید که ضمانت، خدمات پس از فروش و امکان تعمیرات روتاری جوینت را ارائه میدهند.
اصول نصب و استفاده صحیح
- استفاده از شلنگهای انعطافپذیر: هرگز روتاری جوینت را با لولههای صلب به سیستم متصل نکنید. این کار باعث ایجاد بارهای جانبی روی یاتاقانها شده و علت اصلی خرابی زودهنگام است. همیشه از شلنگهای انعطافپذیر استفاده کنید.
- فیلتراسیون اجباری است: نصب یک فیلتر میکرونی در مسیر ورودی سیال، یک گزینه اختیاری نیست، بلکه یک ضرورت مطلق برای محافظت از سطوح حساس آببندی در برابر ذرات ساینده است. همانطور که برای بهبود عملکرد یک وبسایت به دنبال «آموزش بهینه سازی تصاویر رایگان» هستیم تا سرعت بارگذاری را افزایش دهیم، فیلتراسیون سیال نیز یک بهینهسازی حیاتی برای افزایش طول عمر و کارایی روتاری جوینت است. نادیده گرفتن آن، مانند آپلود کردن تصاویر حجیم و بهینهنشده است؛ هر دو در نهایت منجر به کاهش عملکرد و شکست سیستم میشوند.
شناسایی علائم خرابی
- نشتی مایع: واضحترین نشانه خرابی سیستم آببندی.
- صداهای غیرعادی: صدای جیغ یا خراش معمولاً نشاندهنده خرابی یاتاقانها است.
- افزایش دما: گرم شدن بیش از حد بدنه، نشانه اصطکاک بالا در یاتاقانها یا آببند است.
- لرزشهای غیرمعمول: نشاندهنده عدم همترازی یا خرابی یاتاقان است.
سوالات متداول (FAQ)
- عمر مفید یک روتاری جوینت آب چقدر است؟
پاسخ مشخصی وجود ندارد و عمر مفید میتواند از چند ماه تا چندین سال متغیر باشد. این امر بیش از هرچیز به شرایط کاری (فشار، سرعت، دما)، تمیزی سیال و نصب صحیح بستگی دارد، نه فقط کیفیت خود قطعه.
- آیا روتاری جوینتهای آب قابل تعمیر هستند؟
بله، روتاری جوینتهای صنعتی باکیفیت به گونهای طراحی شدهاند که قابل تعمیر باشند. قطعات مصرفی مانند آببندها و یاتاقانها قابل تعویض هستند. با این حال، مدلهای ارزانقیمت معمولاً قابل تعمیر نبوده و در صورت خرابی بدنه اصلی، تعویض کامل قطعه ضروری است.
- شایعترین علت خرابی زودهنگام روتاری جوینت چیست؟
دو علت اصلی، نصب نادرست (بهویژه استفاده از لولههای صلب) و آلودگی سیال (ناشی از عدم فیلتراسیون) هستند که به سطوح دقیق آببندی آسیب میرسانند. هر دو مورد با رعایت اصول صحیح قابل پیشگیری هستند.
نتیجهگیری: انتخابی آگاهانه، سرمایهگذاری پایدار
انتخاب روتاری جوینت آب یک فرآیند چندوجهی است که نیازمند درک دقیق شرایط کاری و مشخصات فنی است. همانطور که در این راهنمای کامل انتخاب روتاری جوینت آب تشریح شد، تمرکز بر سیستم آببندی به عنوان قلب دستگاه، توجه به اصول حیاتی نصب مانند استفاده از شلنگهای انعطافپذیر و فیلتراسیون، و سرمایهگذاری بر روی کیفیت به جای قیمت اولیه پایین، کلید دستیابی به یک سیستم قابل اعتماد و کارآمد است. با پیروی از این اصول، خرید شما از یک هزینه مصرفی به یک سرمایهگذاری هوشمندانه در پایداری خط تولیدتان تبدیل خواهد شد.
